必学 | NVR显示输出接口与双屏配置
NVR视频输出主要采用VGA+HDMI接口，按照接口输出的信号，目前大致分为3类，具体信息可以在设备参数信息中查询。
1路VGA+1路HDMI视频同源输出
即VGA和HDMI输出信号源一致，且能同时输出信号，两种显示器上显示的内容完全一致。参数功能标注如下：
双屏配置：此类型设备如需双屏同时显示，只需将对应显示器接线接好即可，两块显示器的显示内容与操作完全同步，此处不再详细介绍。
1路VGA+1路HDMI视频同源互斥输出
即VGA和HDMI输出信号源一致，但是两个接口不能同时使用，两个都接上的情况优先HDMI输出，VGA会提示无信号。参数功能标注如下：
双屏配置：此类型设备同源互斥，不支持双屏同时显示。
1路VGA+2路HDMI，双HDMI异源输出
此类设备既可以实现第一类设备的两个显示器同源显示，也可以实现两个显示器异源输出，显示不同画面。
其中VGA和HDMI1接口为主口，HDMI 2为辅口。主口与辅口区别如下：
▶ 主口：主要显示接口，此接口上会显示鼠标，菜单等交互信息。
▶ 辅口：辅助显示窗口，用来实时预览使用，此接口只能显示实时预览画面，且无鼠标，菜单界面，画面显示的内容需要在主口上配置。
参数功能标注如下：
双屏配置：
接线：在VGA或HDMI 1接口中任接一个显示器，HDMI 2接口再接入一台显示器。

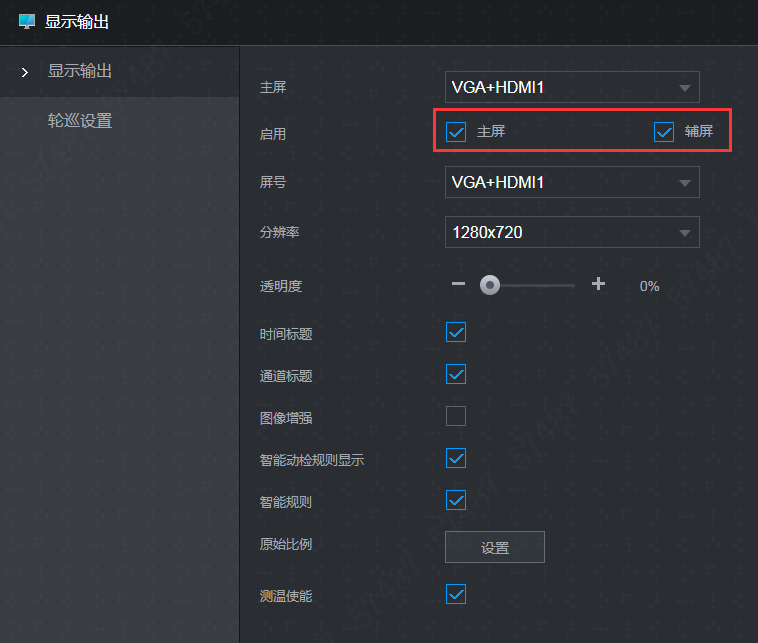

步骤一: 进入主菜单-显示输出-开启辅屏（部分设备为屏2）使能。

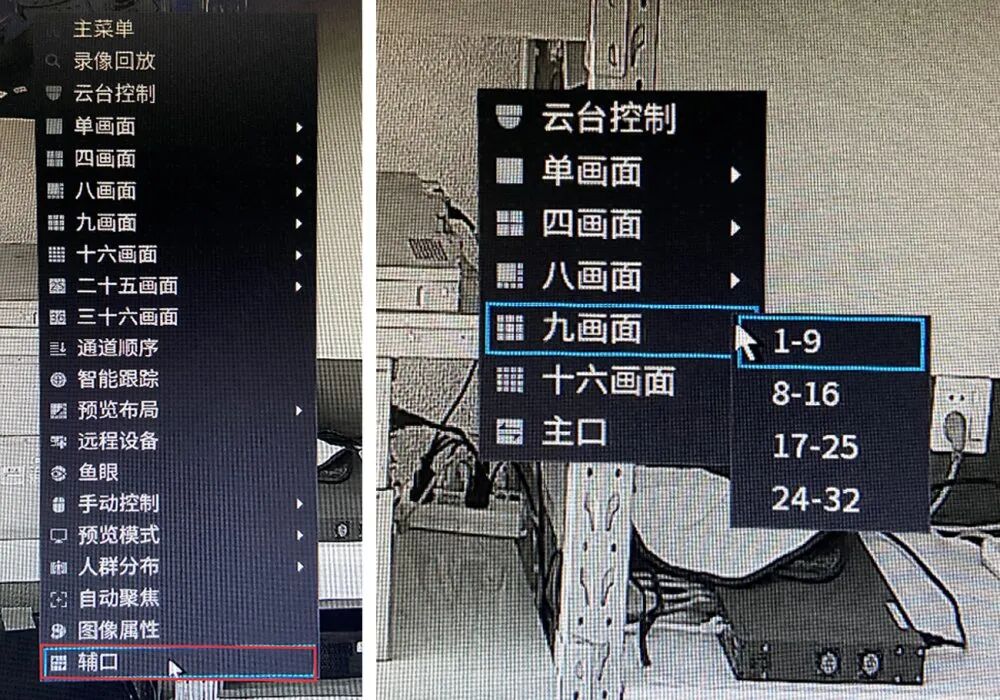

步骤二: 进入主屏预览界面，鼠标右击后选择“辅口”，进入辅屏配置界面，在右键菜单可以配置当前辅屏的画面分割。
此时主屏与辅屏异源输出配置完成，两台显示器显示不同画面，主屏与辅屏之间的画面分割切换相互不影响。
FAQ

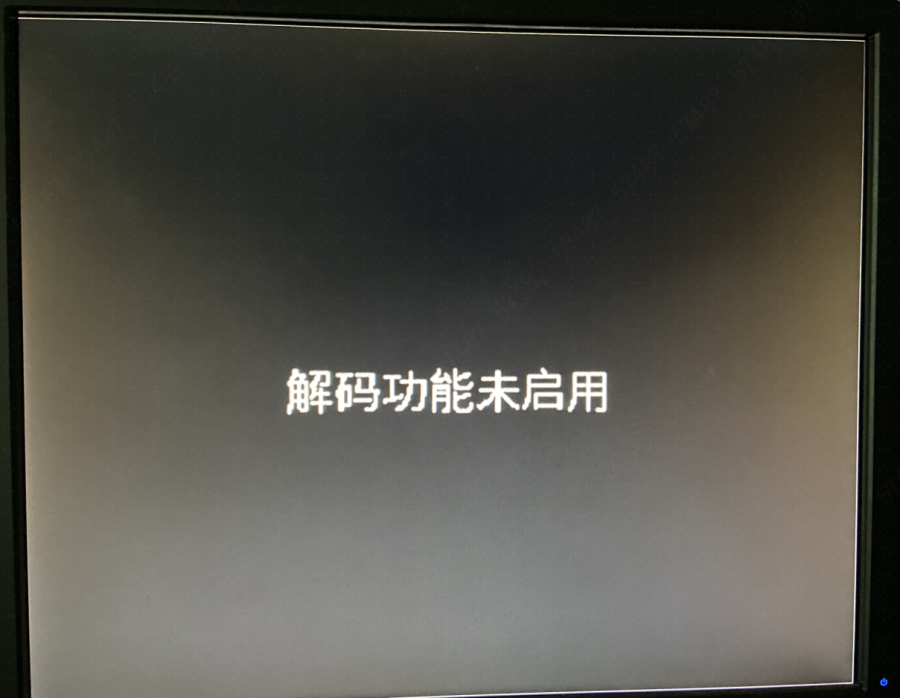

1、显示器接好后，画面提示“解码功能未启用”。
此情况由于对应的屏幕使能未开启导致，如现场只接一个显示器的情况，一般为误接入了辅屏HDMI 2接口导致，建议切换到HDMI 1接口上后使用。双屏连接的情况，在主屏上进入显示输出菜单，开启对应屏幕使能。
2、设备开机后，屏幕上无鼠标，鼠标灯正常，反复移动鼠标无效。
此问题为屏幕误接入辅屏导致，辅屏不支持鼠标操作，仅支持在主屏上配置，更换到主口即可。
