知识 | 录像机报警接线与配置
2020-07-03
知识 | 录像机报警接线与配置
— 录像机报警接线到底怎么接？
— 为啥我的报警接线接了后没有报警啊
......
带着以上问题和小编一起来看看吧，let's go！
PART1
报警输入端口介绍
录像机报警输入端口可以接收外部报警源的开关量信号，可以为常开型或常闭型报警输入。
在录像机接收到报警输入信号后可以进行一系列联动操作，例如联动报警输出、报警弹屏、语音提示等。常见报警输入设备有红外探测器、烟感、电子围栏、手报等。

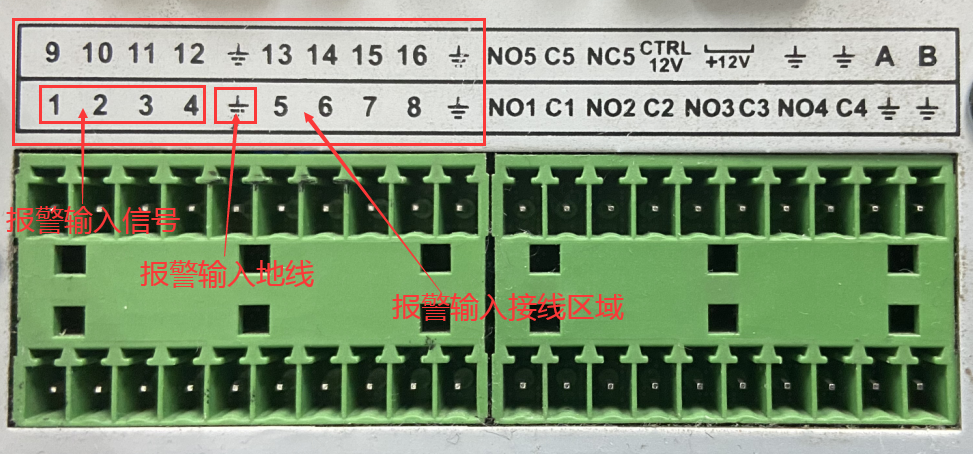

如录像机支持本地报警输入，则主机背板会有相应报警输入接口，一般常见标注为数字+地线接口，少部分机型标注为IN数字+地线接口（例如IN1,IN2…），以下图为例：
此设备共有16路报警输入，分为4组报警输入接口：
▶ 组1：端口1～4
▶ 组2：端口5～8
▶ 组3：端口9～12
▶ 组4：端口13～16
每组的输入信号地线共用。
PART2
报警输出端口介绍
录像机在配置相应联动输出后，通过报警输出端口可以输出报警信号给外部报警设备，例如联动声光报警器等。
如录像机支持本地报警输出，则主机背板会有相应报警输出接口。报警输出标注有NO和C;NO,C和NC以及CTRL 12V，因设备型号不同，支持的报警输出接口类型不同，具体支持哪几种输出接口以实物为准。
以下图为例：
此设备共有3种报警输出接口，其中：
▶ 四组常开报警输出接口：
组1：端口NO1～C1
组2：端口NO2～C2
组3：端口NO3～C3
组4：端口NO4～C4
▶一组常开常闭可选输出接口
组5：端口NO5、C5、NC5，其中NO：常开型报警输出端，C：报警输出公共端，NC：常闭型报警输出端。
▶ 一组可控电源输出（CTRL 12V、地线），一般通过外接继电器后使用，利用电压的有、无来控制继电器，从而控制报警设备报警。
注意
1. 外部报警设备需有电源供电，NO、C、NC端口所连接的报警输出设备电源需要小于或等于DC12V。
2. 录像机报警输出不能连接大功率负载（不超过1A），在构成输出回路时应防止电流过大导致继电器的损毁。
PART3
本地报警输入联动输出配置
此处以手报联动声光报警为例：

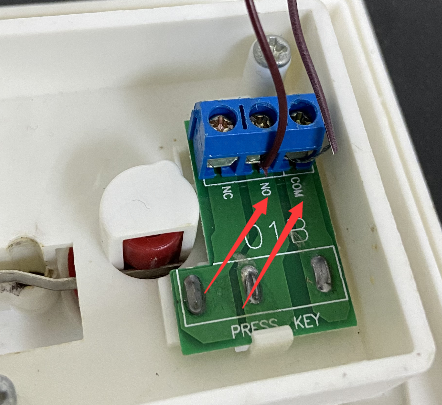

步骤一：先确认手报目前的报警信号类型，下图使用常开接法（NO ,COM端口），接好线后在调试时报警类型设置时需要与实际报警类型对应。
步骤二：取出录像机附件包中的接线端子，通过接线端子将手报报警输入信号NO端接入录像机报警输入1端口，手报COM端接入报警输入
端口。
步骤三：录像机报警输出接线，将声光报警器的负极（-端）和电源的负极对接，将声光报警器的正极（+端）接入录像机的NO端，电源的正极接入到录像机的C端，下图以接入的第一端口为例。

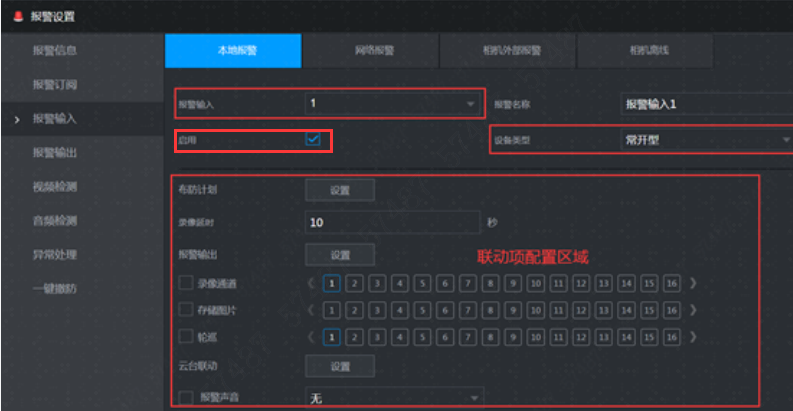

步骤四：进入主机报警设置-报警输入配置界面，选择对应报警输入，启用使能开启，选择对应的报警输入类型，此处选择常开。
步骤五：联动项配置区域中选择报警输出，开启本地报警使能，选择对应的报警输出，此处选择1，配置完成后点击确定保存即可。此时，如果手报被按下，则声光报警会被触发报警。
小知识 4.0UI录像机中部分程序支持一键撤防，在本地预览界面的右上角用铃铛图标显示当前的撤防状态，铃铛关闭（灰色
）表示撤防开启，此时不能进行联动(即设置的报警联动此时不生效)，铃铛打开（红色
）表示撤防关闭，此时联动配置保留各事件的联动操作。
