日常生活中遇到的门禁设备越来越多

下面来了解一下门禁设备使用中的接线吧~

门禁主机在主板下面会有一排外部接线端子，我们的接线一般都是接在外部端子上，此时，电锁不需要外接电源，但是电锁正负极和门禁主机接线端子正负极一定要对应：

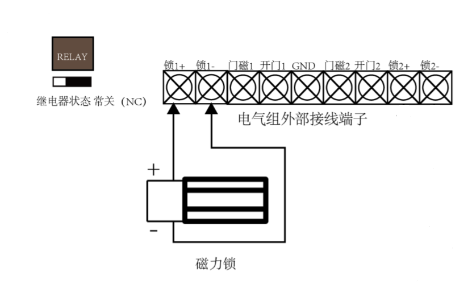

A.接常闭锁（阳极锁/磁力锁/电插锁）首先要将继电器状态选择为NC（26主机出厂默认是NC），磁力锁+和-分别对应接门禁端子锁1+和锁1-。

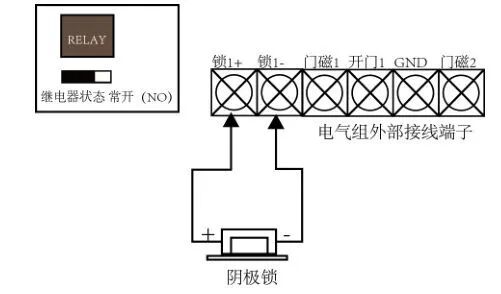

 B.接常开锁（阴极锁），首先将继电器状态选为NO，将电锁正负极分别对应接锁1+和锁1﹣。

【延伸】

若磁力锁/阳极锁接门禁主机裸板（电锁需要外接12V电源 ）：

磁力锁正极接门禁主机裸板D1+ ，锁负极接锁电源负极，锁电源正极接门禁主机裸板上的D1-。

C.接灵性锁，首先将继电器状态选为NO，灵性锁的V+、V-（或GND）接12V电源常供电，再将灵性锁的L+、L-分别接入锁1+、锁1-，正负端子一定要对应。

注意：门锁动作时间需要配置成1S，默认是5S，5S情况会出现开门进入，在5S内关门，灵性锁的锁舌可能会出现不断伸缩的情况现象。

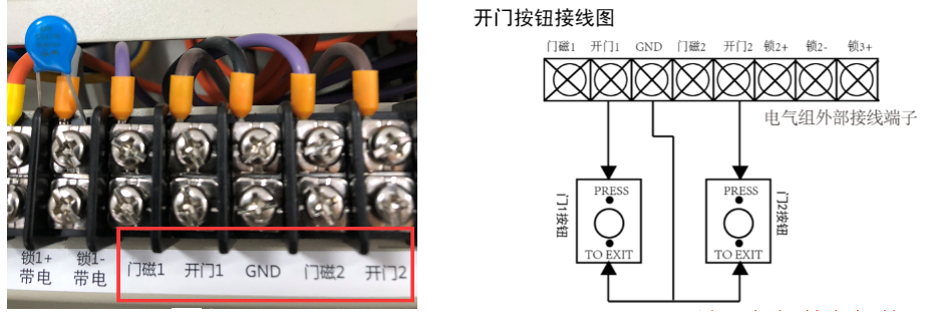

26系列门禁主机开门按钮只需将开门按钮两端接入即可。

开门按钮：通常为常开信号

开门按钮接线：“press”接“开门”，“to exit”接“GND”

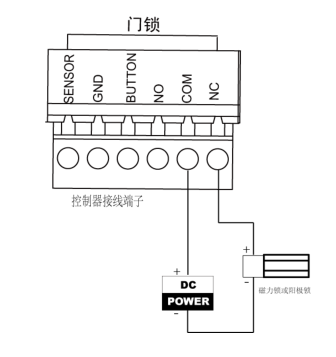

A. 接常闭锁（阳极锁/磁力锁），要接门禁的NC和COM

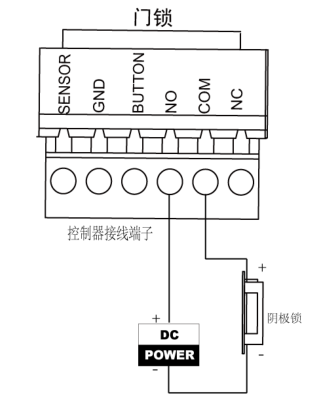

B. 常开锁（阴极锁），要接门禁主机的NO和COM

注：K28系列的门禁主机接电锁，一定要外接电源供电，接线时电源负极和电锁负极相接，其他两端对接门禁主机的电锁端子任意两端即可。

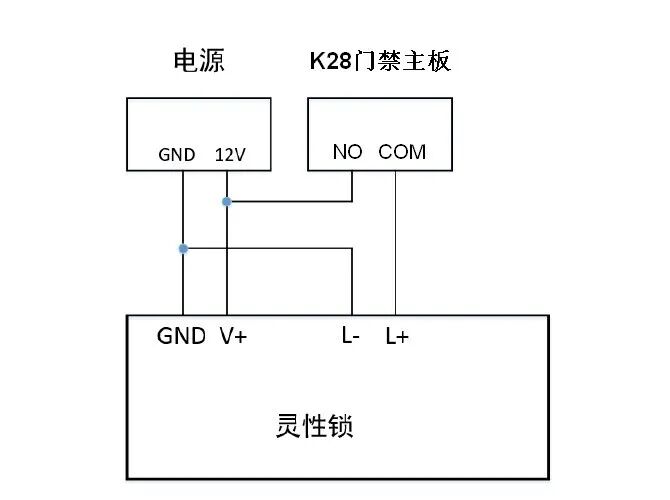

C. 灵性锁接线，首先将灵性锁的V+、V-接12V电源常供电，再将灵性锁的L+、L-接门禁主机的NO和COM端子，需要外接12V电源。

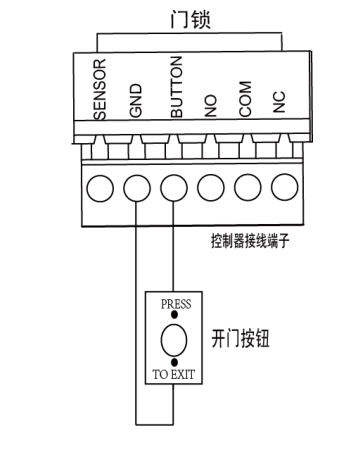

开门按钮接线，不需要外接电源，开门按钮两端接在门禁主机的BUTTON和GND即可
