知识进阶 | 1100K v4.0版本对接ISC平台操作指导


对接

ISC平台

1100K

1100K对接ISC平台:

① 键盘是v4.0以下版本,需要将1100K键盘升级到定制对接ISC平台的版本;

② 键盘是v4.0及以上版本的,可以直接操作对接。

以下为v4.0以上版本1100K配置步骤

一、键盘登录平台

1

在主界面单击iSecure。

undefined


2

触控屏上选择右上角的IP配置,输入服务器IP和端口并确认,输入服务器用户名、密码,点击登录

undefined


二、资源列表

1

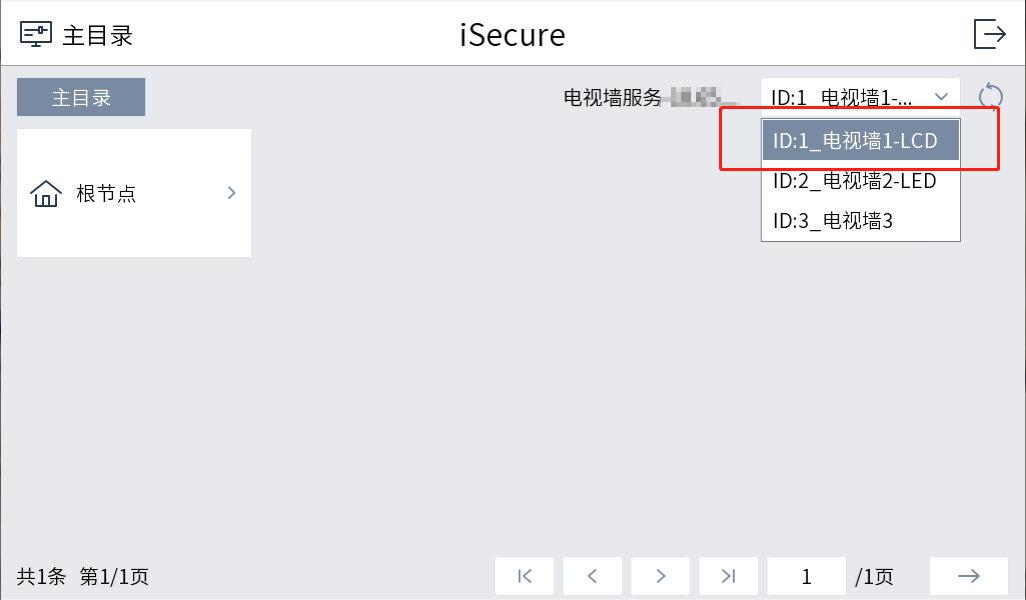

登录iSecure 平台后,默认展示资源列表界面,在资源列表右上角,单击下拉框可选择电视墙,查看电视墙ID。

undefined

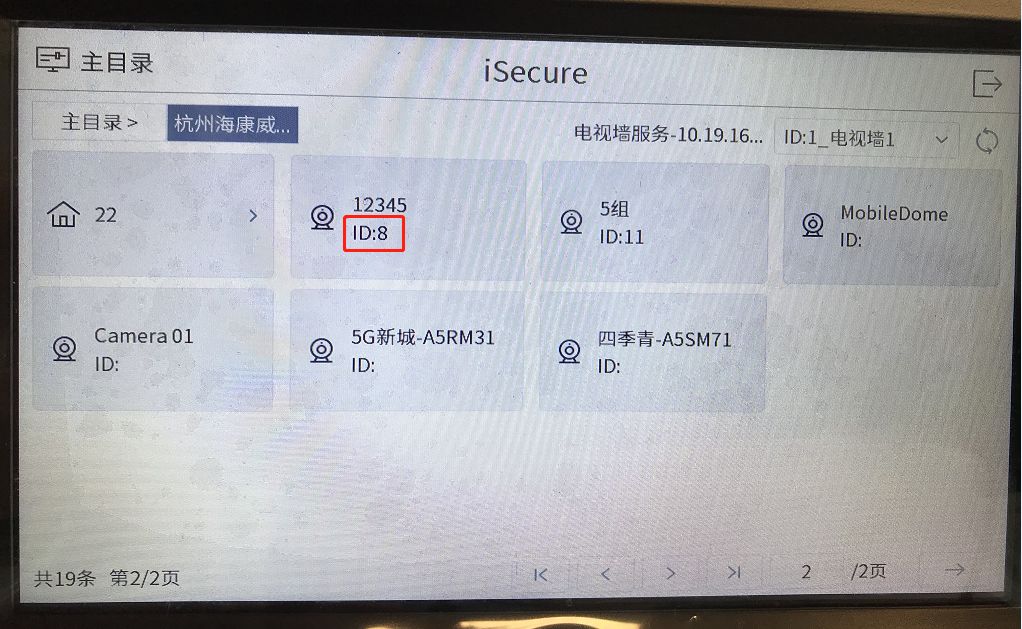

2

选择电视墙、区域,可查看其管辖的监控点的ID(键盘操作时的CAM号)。

undefined


小贴士

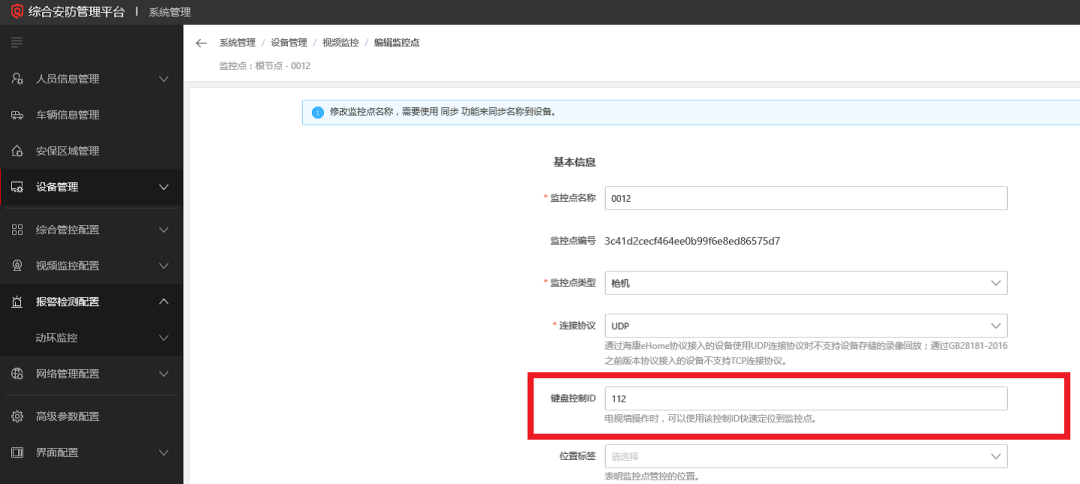

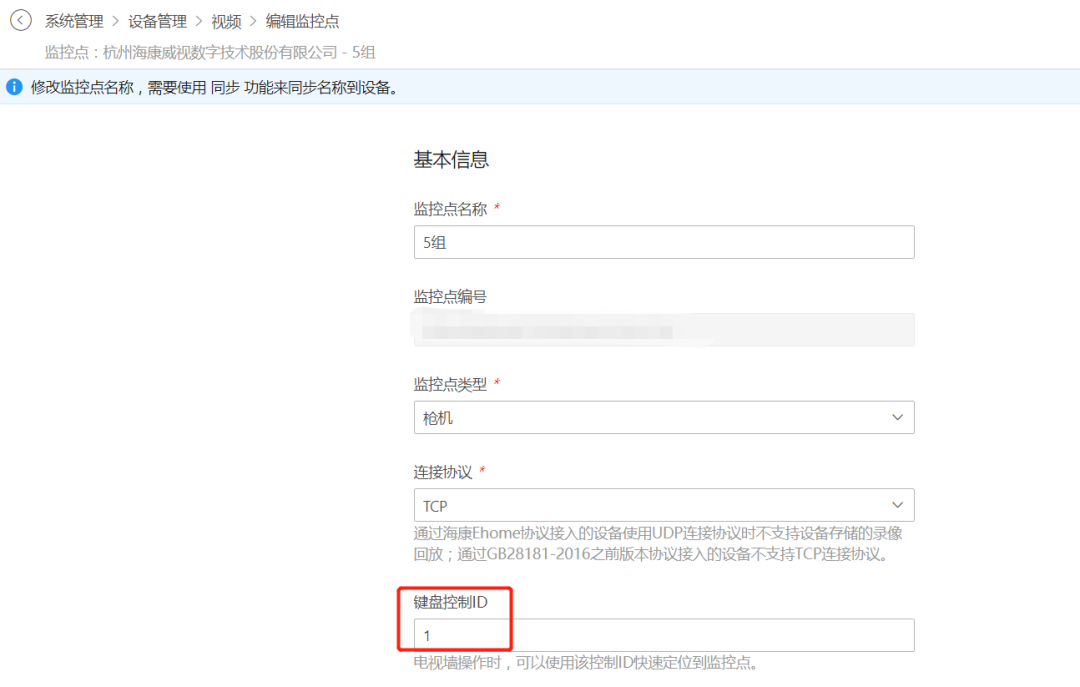

① 监控点ID只能在ISC平台进行修改。浏览器登录平台后,进入系统管理>设备管理>视频监控>编辑监控点,进行监控点ID修改。

undefined
undefined


② 窗口编号(键盘操作时的MON号)可以在ISC平台客户端进行修改。

场景管理,选择对应的窗口右键,自定义编号,修改编号,输入需要修改的编号数字即可。


三、本地预览

a) 0+MON,进入本地预览模式

b) 数字+CAM,预览对应通道的点位。或者在触控屏上选择右上角的摄像机图标,在列表中选择一个节点下的通道进行预览。



四、电视墙操作

  • 支持选定1个已经关联了输出口的坐标格开窗、关窗、窗口放大缩小、画面分割等功能。

  • 支持选择1个电视墙,发送切换场景指令,界面显示当前布局。

  • 支持将指定监控点切换到电视墙指定显示屏或子窗口。

  • 不支持操作轮巡。

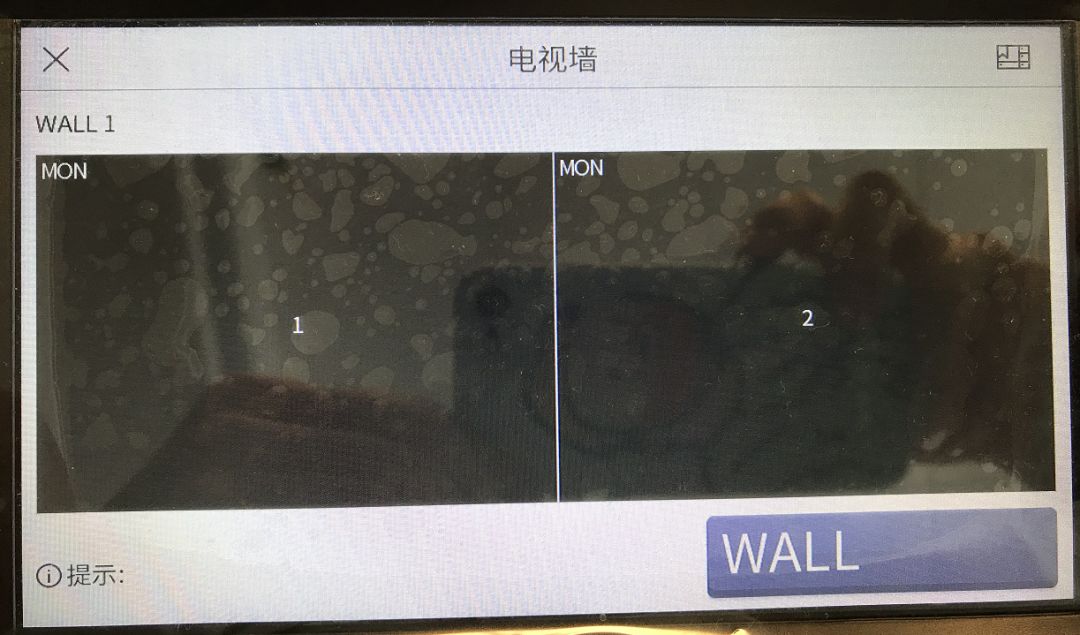

1、布局操作


如果ISC平台电视墙仅关联了输出口,并未关联监控点,可选定1个已经关联了输出口的坐标格进行开窗、关窗、窗口放大缩小、画面分割

a)、数字+WALL, 选择需要操作的电视墙

b)、数字+MON,或者电视墙界面下单击选中窗口,选择需要操作的窗口

c)、按需求进行以下操作

  • 开窗:按数字+CAM,可将监控点或切换到这个显示屏上。

  • 窗口漫游:长按窗口后,可拖动窗口漫游

  • 关窗:长按窗口后,单击右上角的关闭。

  •  窗口放大/缩小:以将跨越1 个输出口的窗口放大为跨越2×2 输出口为例,在触控屏上将窗口移到2×2 十字交叉的位置,双击窗口,适配到2×2 大小。

  • 画面分割:先按数字+MON,再按数字+MULT。


2、显示屏操作

a)、数字+MON,或者在电视墙界面下单击选中窗口,选择需要操作的窗口。

b)、数字+MULT,对窗口进行分割;

c)、数字+WIN,或者在窗口操作界面下单击选中窗口,选择需要操作的子窗口;

d)、数字+CAM,或者选择右上角的摄像机图标,将对应监控点切换到选中的窗口。

undefined

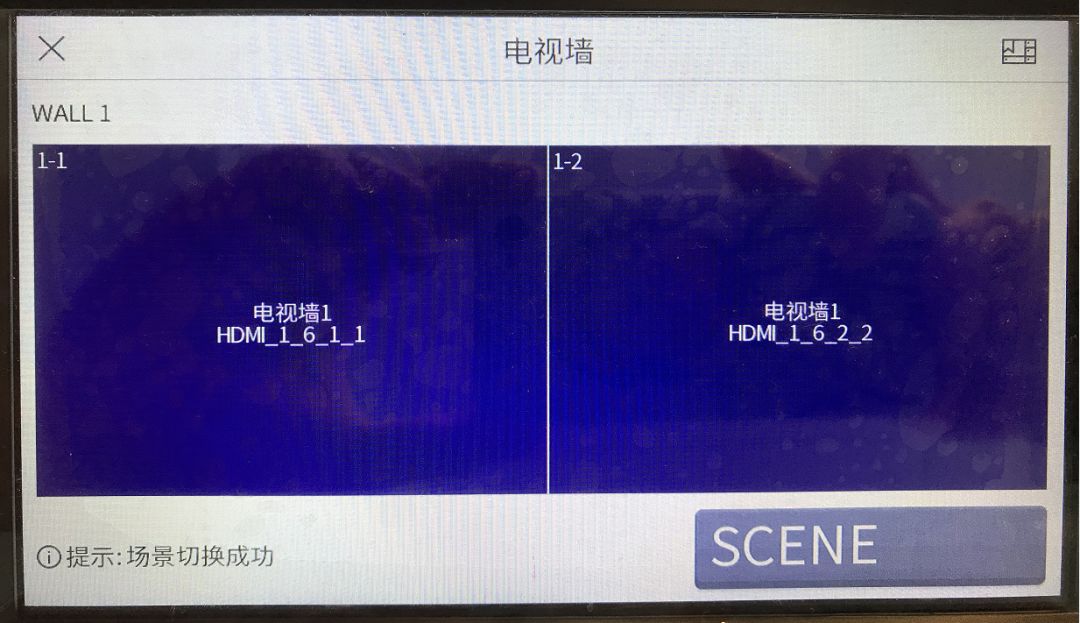

3、场景

a)、数字+WALL,选择需要操作的电视墙。

b)、数字+SCENE,选择需要切换的场景号,或者在触控屏上选择右上角的场景图标。

undefined
